數控立式車床
時間:2017-3-6 14:47:30
瀏覽:
網址:www.devkeep.com.cn
訂購熱線:13181814377
詳細內容 13181814377

WNCK700

一、         產品簡介與用途

   本機床是一種自動化數控加工機床,用于加工零件的內、外圓柱面,圓錐面、端面、切槽及倒角,特別適用于車用制動轂、輪鼓、離合器壓盤類、飛輪殼等零部件的加工。

二、    主要結構特點

①本機床為單柱立式導軌結構,立柱、底座及滑座均采用高牌號灰口鑄鐵樹脂砂鑄造工藝,并經時效處理;配合導軌面采用直線導軌結構;合理的結構設計,完善的加工及裝配工藝,確保機床長期使用的穩定性及精度保持性。

②機床主軸采用變頻電機傳動,實現無級調速,適用于半精加工和精加工。

③機床主軸采用高精度軸承配置,有較高的徑向和軸向剛度,旋轉精度較高。

X、Z軸伺服電動機經柔性聯軸器直接驅動精密滾珠絲杠副,可大程度減小反向間隙,定位精度高。Z升降配置平衡配重塊,結構簡單可靠,故障率低。

X、Z軸采用國產精密滾珠絲杠副及滾珠絲杠專用軸承,滿足高剛性、高精度切削的要求。絲杠支承采用預拉伸結構,大大降低了機床長時間運轉中熱變形對精度的影響。

X、Z軸采用先進的集中自動潤滑裝置,定時自動間歇式潤滑,工作穩定可靠。

機床主要技術參數

序號

項目

技術參數

1

工件大回轉直徑

    750mm

2

大車削直徑

    680mm

 3

卡盤直徑

400mm

4

主軸轉速

50-1500rpm

5

切削進給速度

0.1-1000mm/min

6

刀架垂直移動距離

200mm

7

刀架水平移動距離

    -50~350mm

8

X軸快速移動速度

    8000mm/min

9

Z軸快速移動速度

    8000mm/min

10

刀架形式

    手動四工位刀架

11

刀桿截面

20×20mm

12

主電動機功率

5.5kW

13

進給電動機功率

X:  1.6 kW /10NM   Z:1.6 Kw/10NM

14

冷卻泵電動機功率、流量

0.9 kW /  25L/min

15

機床定位精度

0.015 mm

16

機床重復定位精度

0.012mm

17

機床重量

3200kg

18

機床外形尺寸

2250×1960×2300mm

三、        主要外購件清單

序號

名稱

型號或圖號

產地

數量

備注

1

主軸單元

A2-6

江蘇昆山

1

2

滾珠絲杠副

江蘇啟尖或漢江

2

3

潤滑泵

南京

1

4

聯軸器

龍創科技/科瑞特

2

5

絲杠專用軸承

HBB

8

6

主軸軸承

HBB

2

7

直線導軌

臺灣上銀

4

8

精密鎖緊螺母

臺灣盈錫

4

四、標準配置

1、數控系統:臺灣新代6TA

主軸電機                                      功率       5.5kW

X軸系統伺服電機                      功率       1.6 kW            扭矩       10N·m

Z軸系統伺服電機(抱閘)       功率       1.6 kW            扭矩       10N·m

2、國產精密主軸單元

3、X、Z軸線規

4、國產精密絲杠副

5、導軌防護系統

6、間歇式潤滑系統

7、冷卻系統

8、警示燈

9、全防護鈑金系統

10、手動排屑

說明:因配置、特殊定貨、數控系統的不同和產品的不斷完善,會影響部分技術參數指標,定貨時請依據實際情況核實,不便之處,敬請諒解!

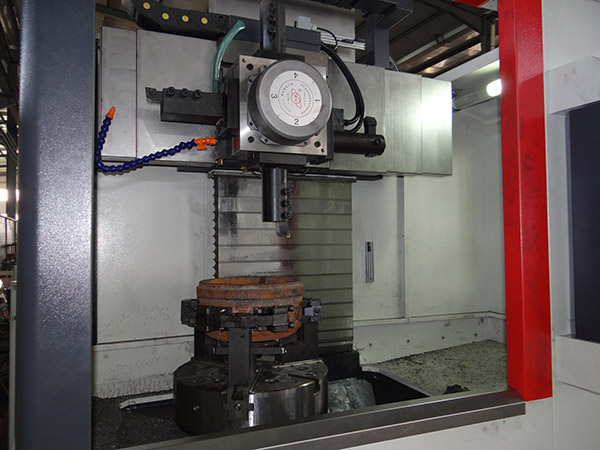

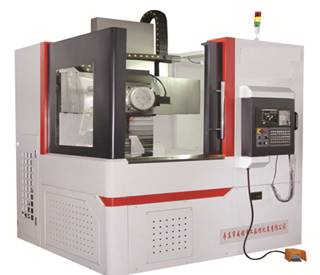

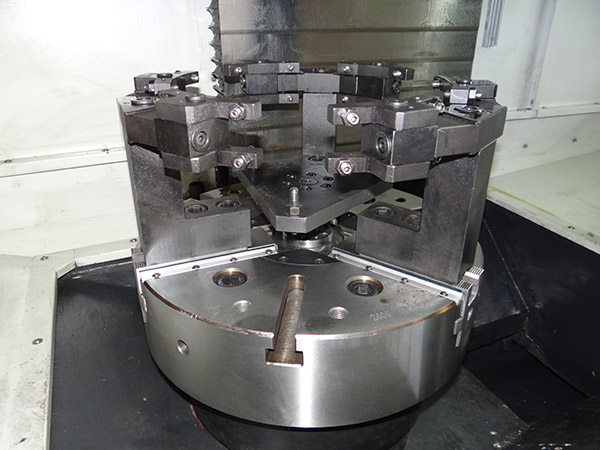

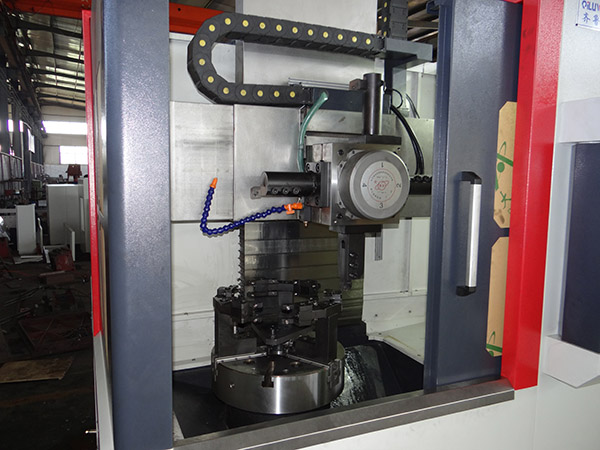

附:外觀圖(和實物有差異,大致外形)
